三.堿處理

　　 酸處理后經(jīng)過清水洗滌的翡翠原料放入燒堿溶液中加熱至90度左右，既中和了酸液，同時由于強堿作用，加速裂隙的擴大從而進一步松化了翡翠結(jié)構(gòu)，上述酸處理和堿處理的過程重復(fù)進行多次，可根據(jù)原料顆粒度的大小或結(jié)構(gòu)的致密程度進行調(diào)整，一般為數(shù)十天不等。由于翡翠的礦構(gòu)組成不盡相同，酸處理時，翡翠樣品酸蝕速度和處理效率有很大的不同。有些翡翠甚至在酸處理后也不適合充填。一般來說雜質(zhì)越多酸蝕速度越快。所需處理時間越短。同時，翡翠結(jié)構(gòu)的松化和被破壞程度與原來翡翠的結(jié)構(gòu)致密程度有關(guān)也與強酸強堿的濃度和處理時間的長短有關(guān)。如果原來晶粒較細而致密的翡翠原料浸泡的時間越短。其結(jié)構(gòu)受到破壞程度就越輕；如果原來的結(jié)構(gòu)較粗而松散，加上處理的時間又較長，其結(jié)構(gòu)受到的破壞就較強。處理過程中由于酸堿溶液在反應(yīng)溫度下易揮發(fā)，換液次數(shù)多，酸堿溶掖濃度高，成本就提高了。但處理時間可相應(yīng)縮短；反之換液次數(shù)少成本相應(yīng)降低。酸堿溶液因揮發(fā)而濃度降低導(dǎo)致處理時間延長。因此為了達到凈化松化翡翠原料的目的，必須根據(jù)待處理原料選擇經(jīng)濟合理的酸堿濃度、換液次數(shù)、處理溫度及處理時間。

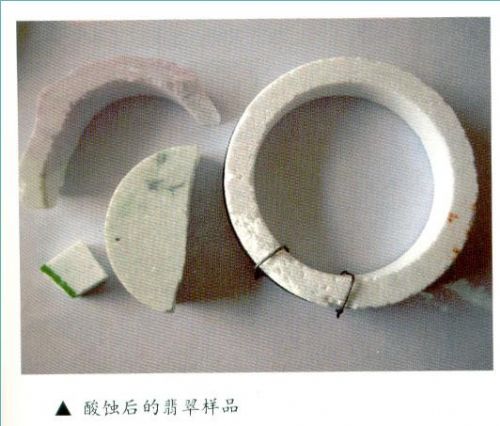

　　經(jīng)過反復(fù)酸堿處理后的翡翠結(jié)構(gòu)非常疏松，輕觸即有顆粒脫落，因此鋼絲固扎有效地減少了鐲料的破碎率。
